Informations Techniques sur la compensation d'énergie réactive
Les dispositifs de compensation de l'énergie réactive, tels que les condensateurs et les batteries, contribuent à réduire les coûts d'électricité et à améliorer les performances des installations électriques.

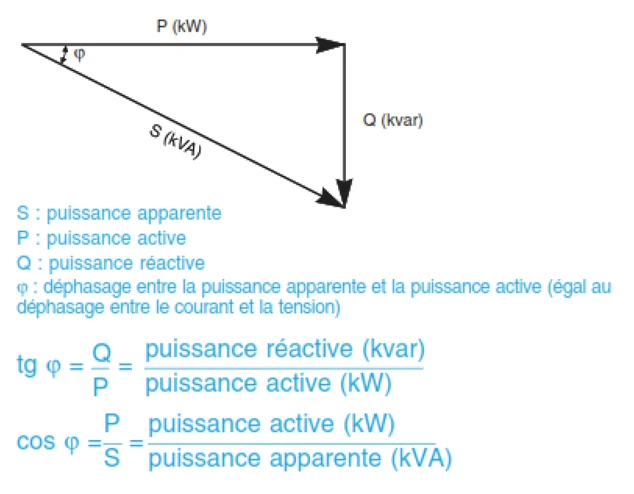

Diagramme des puissances électriques
Représentation vectorielle des différents types de puissance dans un circuit électrique
Tangente Phi (tan φ)
Indicateur de la consommation d'énergie réactive
Correspond au rapport entre la puissance réactive et la puissance active utilisée.
Cosinus Phi (cos φ)
Reflète le rendement électrique d'une installation
Se calcule en divisant la puissance active consommée par la puissance apparente fournie. Plus le cos φ se rapproche de 1, meilleur est le rendement.
Compensation d'énergie réactive
Réduction des coûts et amélioration des performances
Les dispositifs comme les condensateurs et batteries contribuent à optimiser les installations électriques.
Formules techniques
Relations mathématiques entre les différents types de puissance
Tangente Phi (tan φ)
tan φ = Q/P = puissance réactive (kvar) / puissance active (kW)
La tangente Phi sert d'indicateur de la consommation d'énergie réactive : elle correspond au rapport entre la puissance réactive et la puissance active utilisée.
Cosinus Phi (cos φ)
cos φ = P/S = puissance active (kW) / puissance apparente (kVA)
Le cosinus Phi reflète le rendement électrique d'une installation. Il se calcule en divisant la puissance active consommée par la puissance apparente fournie. Plus le cos φ se rapproche de 1, meilleur est le rendement de l'installation.
Légende du diagramme
- S : puissance apparente (kVA)
- P : puissance active (kW)
- Q : puissance réactive (kvar)
- φ : déphasage entre la puissance apparente et la puissance active (égal au déphasage entre le courant et la tension)
